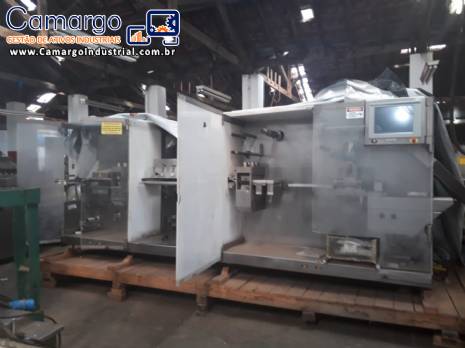

Blistadeira Fabrima BP 5






Blistadeira Fabrima BP 5


Embaladora de comprimidos em blister.

Marca: Fabrima, Oystar.

Modelo: BP 5.

Blistadeira linear para blister de alumínio e pvc.

Equipamento cabinado inteiramente em aço inox.

Com alimentador de comprimidos / capsulas, sistema de inspeção por foto, expulsão automática por esteira retrátil e corte de refugo por guilhotina.

Produção segundo manual:

Mínimo: 22 ciclos / minutos *

Máximo: 60 ciclos / minutos *

Máximo: 35 ciclos / minuto *

*** Varia com a formatação.

Formatos:

Largura do filme de formação: 170 mm.

Largura do filme de cobertura 160 mm.

Diâmetro externo da bobina de formação: 400 mm.

Diâmetro interno da bobina de formação: 70 mm a 76 mm.

Diâmetro externo da bobina de cobertura: 240 mm.

Diâmetro interno da bobina de cobertura: 70 mm a 76 mm.

Profundidade com pré-formação dependendo da embalagem: até 10 mm - até 25 mm.

Área útil de formação: 110 mm x 150 mm.

O programa do CLP esta sendo executado normalmente.

Observação: Vídeo da máquina ligando, operação do painel, operação dos módulos de formagem da bolha, prensa do filme de alumínio, esteira, bobinas e corte de refugo (5 vídeos).

A interface e o computador industrial responsável pela interface funcionam corretamente, comunicação entre CLP e computador também está ok.
A máquina dispõem de alta tecnologias como:

Fibra ótica.

Servos motores.

Válvulas pneumática festo.

O comando é Allen Bradley.

Motores e redutores convencionais Sew.

Sistema de inspeção por foto pré-selagem.

Marca: Altec.

Modelo: Pharma Inspector Lite.

Gabinete óptico.

Dispositivo de movimentação.

Gabinete cpu.

Software programa Phama Inspector.

Conexões externas usb ( alimentação e sinal da câmera ).

Conector Fêmea 3 pinos para alimentação da iluminação da unidade óptica.

Inspeções e testes a serem realizados:

Inspeção de presença de produto, ausência, cor e quebrado com falta.

Corte continuo e com esteira embaixo do corte.

Filme técnico​: PVC + ALU equipamento alterável para ALU + ALU.

Manual / NR -12.

Em ótimo estado de conservação com apenas 2 anos de uso.

Medidas do equipamento:

Comprimento: 5 m.

Largura: 2 m.

Altura: 2,30 m.

Com manuais e catálogos técnicos:

Factory Tal View Machine Edition, installation guide, Rockwell Automation, manual e cd.

Cds:

KEPServer Enterprise, 5 cds VersaView user interface, system support, system accessories / cloning.

Manual PowerFlex e cd powerflex 4 frn 5 e cd de informação técnicas.

Manual Sew eurodrive redutores.

Manual de instalação ultra 3000 digital servo drives.

Manual de instalação:

Compact expasion power supplies

Compact 24 v dc Sink / Source input module.

Compact 1769 - of2 ( series b or later ) analog output module.

Compact solid state 24 v dc source output module.

1768 Compact Logix power supplies.

Compact i / o high speed counter module.

Compact logix ether net / ip communication module.

Compact Logix Sercos interface module.

Fiber Optic cable installation.

Existem manuais que fizeram parte do sistema de produção e equipamentos acessórios á maquina.

A documentação mecânica possui:

Manual de funcionamento com o seguinte índice:

Segurança pessoal.

Medidas técnicas de segurança.

Proteções de segurança.

Botão de emergência.

Modo intermitente.

Instruções básicas de segurança.

Condições da maquina.

Qualificação.

Organização.

Segurança na maquina.

Ajuda em casos de acidente.

Transporte e alinhamento.

Checando o pedido.

Transportando a maquina.

Montagem e alinhamento.

Primeira limpeza.

Conexões.

Conexões elétrica.

Conexão de ar comprimido.

Descrição técnica.

Dados técnicos.

Relação de produtos.

Desenho de blister.

Blister 1.

Concepção e funcionamento.

Modo intermitente.

Botão de emergência.

Estações de trabalho.

Diagrama de funcionamento da maquina.

Localização das estações.

Bobina do filme de formação.

Estação de aquecimento.

Estação de formação.

Esticador do filme de formação.

Alimentação de produto.

Alimentação manual.

Mexedor planetário.

Alimentador aylward.

Sistema de aspiração.

Sistema de visão.

Sensor detecção de produto na guia de alimentação.

Desbobinador do filme de cobertura.

Fotocélula.

Detector de emenda do filme.

Detector de emenda filme de formação.

Detector de emenda do filme de cobertura.

Estação de selagem.

Sistema de transporte do filme e resfriamento.

Estação de picote estação de corte.

Bobinador de retalho.

Esteira receptora retrátil expulsão.

Sensores de contra check.

Individualizador de blister.

Esteira de transferência.

Desvio de blisters da esteira de transferência .

Plano de manutenção e serviço.

Geral.

Correria sincronizadora.

Manuseio e instalação.

Estocagem transporte embalagem.

Limpeza e aparência.

Serviço.

Limpeza.

Lubrificação.

Pontos de regulagem.

Ponto zero.

Calibração de temperaturas.

Troca de formatos.

Bobinador do filme de formação.

Estação de aquecimento.

Troca do termopar.

Troca do fusível.

Troca da resistência.

Estação de formação.

Formação do filme de cobertura.

Formação Alu - Alu.

Procedimento para avaliação da formação.

Esticador de filme da estação de formação.

Alimentação manual ou automático.

Sistema de aspiração.

Troca das guias.

Área da alimentação.

Área do picote.

Área do corte.

Posicionamento do sensor da fotocélula.

Posicionamento da fotocélula.

Estação de selagem.

Procedimento para avaliação da selagem.

Procedimento para destravamento da estação de selagem.

Sistema de transporte do filme.

Pinça fixa ou móvel estação de selagem.

Estação de picote.

Estação de corte.

Troca e ajuste da correia plana da esteira.

Troca das molas.

Vida útil dos conjuntos de molas.

Acesso a parte mecânica atrás do painel elétrico.

Esquema de passagem do filme de formação e cobertura.

Procedimento para substituição do conjunto de colar de esfera nas estacoes de formação e selagem.

Posto de comando.

Ligar a maquina.

Desligar a maquina.

Senhas.

Tela principal.

Tela parâmetros.

Produção.

Aquecimento.

Maquina.

Programáveis.

Calibração.

Tela manutenção.

Entradas e sadias digitais.

Saídas forcadas.

Configuração.

Configuração das estações de trabalho.

Tela de calibração das temperaturas.

Shift.

Analógico.

Tela operação.

Tela operação com intermitente.

Tela receita.

Mensagens de advertência.

Digramas pneumáticos.

Peças de reposição.

Peças sobressalentes.

A máquina tem pouco tempo de atividade, e ficou corretamente estocado, protegido de avarias.


Fabricante:
Fabrima, Masipack, O​ystar

Componentes:
Allen-Bradley, Altec, Festo, Rockwell, SEW

Principais aplicações:
Fabricação para área farmacêutica, remédios / comprimidos
Indústria alimentícia
