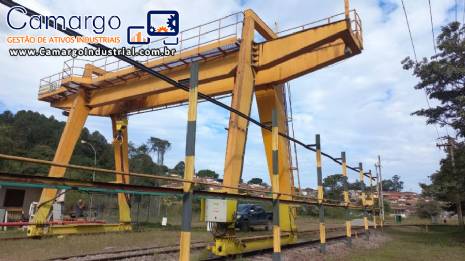

Pórtico rolante com dupla viga.
Capacidade aproximada: 40 toneladas.
Fabricante | marca: Ventowag.
Modelo: ventowag carro guincho linha stone 40 toneladas.
Ano de fabricação da estrutura: 1998.
Ano de fabricação do carro guincho / truques / painel elétrico: 2022.
Tempo de operação: 2 anos. Tempo parado: 06 meses.
Altura de elevação: de 7 a 9 m - grupo 1am.
Modelo: estrutura marca MGM - 40 toneladas 18 m viga com balanço duplo.
Utilizado para carregamento de blocos de granito de 40 toneladas em terminal logistico.
Carregamento de vagões: 01 por dia.
Carro guincho para pórtico de blocos.
Capacidade aproximada: 40 toneladas.
Grupo de trabalho: 1Am Estrutura soldada tipo caixão.
Vão: 1705 mm (centro de trilhos).
Tambor raiado com enrolamento de cabo para altura de elevação: até 7 / 9 m (curso do gancho).
Conjunto de roldanas e moitões com gancho tipo Ancora.
Ambiente: normal aberto.
Elétrica de interligação dos motores e sensores.
Cabo de aço AF, TRD, 6X41, POLIDO, IPS.
PAINEL ELÉTRICO PARA O CARRO GUINCHO
Comanda elevação e direção do carro guincho.
Alerta luminoso e sonoro – NR 10 / 12.
Comandos: tensão de segurança: 24 V – NR 10 / 12.
Botoeira pendente fixada no painel.
Elétrica de interligação dos motores e sensor. (fixado no carro guincho).
Limitador eletrônico de carga Controle remoto industrial – longo alcance.
Botões de emergência nas quatro pernas do pórtico.
Sensores fim de curso em todos os movimentos.
Kit cortina de cabos tipo FESTOON para pórtico rolante 35 t.
Incluso: cabos, carros, trilhos, emendas, conectores.
Painel elétrico para os truques do pórtico.
Incluso:
Kit de cabos para interligação do painel na cortina de cabos, inversor de frequência e resistor de frenagem para até 02 motores de 5cv. (fixado no carro guincho).
Kit elétrico para pórtico rolante 40 t.
Incluso: cabos, condutes, abraçadeiras, borneiras, caixa de passagem, conectores para interligação dos motores dos truques do pórtico na cortina de cabos.
TRUQUES DO PÓRTICO ROLANTE DUPLA VIGA 40 t.
Incluso:
- Kit de acionamento composto de:
04 motorredutores marca SEW - alta eficiência com freio eletromagnético a disco;
04 rodas motrizes com rolamentos eixos e mancais;
04 cabeceiras de aço com batentes.
- Pintura amarelo segurança – ambiente normal desabrigado;
- Parafusos, porcas e arruelas;
- Certificação dos serviços executados e fornecimento de ART/CREA de fabricação;
- Projetos dimensionais para instalação, e de montagem
Estrutura: 100% reformada.
Ano: 2022. Carro guincho: todo novo ano 2022. Truques: todos novos ano 2022.
Painéis elétricos: todos novos ano 2022.
Equipamento em exelente estado de conservação e funcionamento.
Com manual de instrução e manutenção, ART-CREA. |
